Meaisín Foirmithe Rolla Graí Cruach Tomhsaire Éadrom 38-50mm

Díríonn an Meaisín Frámaithe Cruach Éadrom seo Trí Meaisín Foirmithe Rolla Graí Cruach Tomhsaire Solais 38-50mm ar an "Príomhchnámh." I dtógáil, tá sé seo ar a dtugtar freisin mar an "C-Stud" nó "Cainéal Graí." Is é an bunbhall ingearach nó cothrománach é i méadar solais fráma cruach. Tagraíonn an t-ainmniú "38-50" do dhoimhneacht gréasáin na graí. Ciallaíonn sé seo go dtáirgeann sé studs le airde gréasáin ó 38 milliméadar go 50 milliméadar. Is é an gréasán an chuid cothrom lárnach den graí C-chruthach.

Ag croílár na tógála nua-aimseartha Struchtúr Cruach Éadrom (LSS), tá an Meaisín Frámaithe Cruach Éadrom seo Trí 38-50 Príomh Déanann Trealamh Cnámh uathoibriú déantús do chomhpháirteanna comhionanna gan smál - ag cinntiú cáilíochta agus ag cur dlús leis an tionscadal seachadadh.

Is córas foirmithe rolla é an Meaisín Frámaithe Cruach Éadrom seo Trí 38-50 Príomhthrealamh Cnámh. Tá an meaisín cumraithe mar líne fhada, i gcomhar le stáisiúin oibre iolracha. Cumasaíonn an socrú seo gan uaim, leanúnach agus ard sreabhadh oibre uathoibrithe ó thús go deireadh.

Comhpháirteanna Croí

Uncoiler / Decoiler: Braitheann an próiseas táirgthe ar fad ar an stáisiún díchothaithe le haghaidh tosaithe gan locht. Deartha le haghaidh iontaofachta uasta, daingníonn sé an corna trom, cothaíonn sé an t-ábhar go réidh, agus úsáideann sé rialú teannas beacht chun lochtanna a chosc. Ráthaíonn sé seo sreabhadh ábhar comhsheasmhach agus gan bhriseadh, ag socrú an stáitse don líne is fearr feidhmíochta.

Treoir In-Bheatha: Treoraíonn an chuid seo an stiall cruach árasán. Ailíníonn sé go foirfe é chun dul isteach sa chéad fhoirmiú stáisiún. Tá cruinneas anseo ríthábhachtach do tháirge deiridh díreach, cruinn.

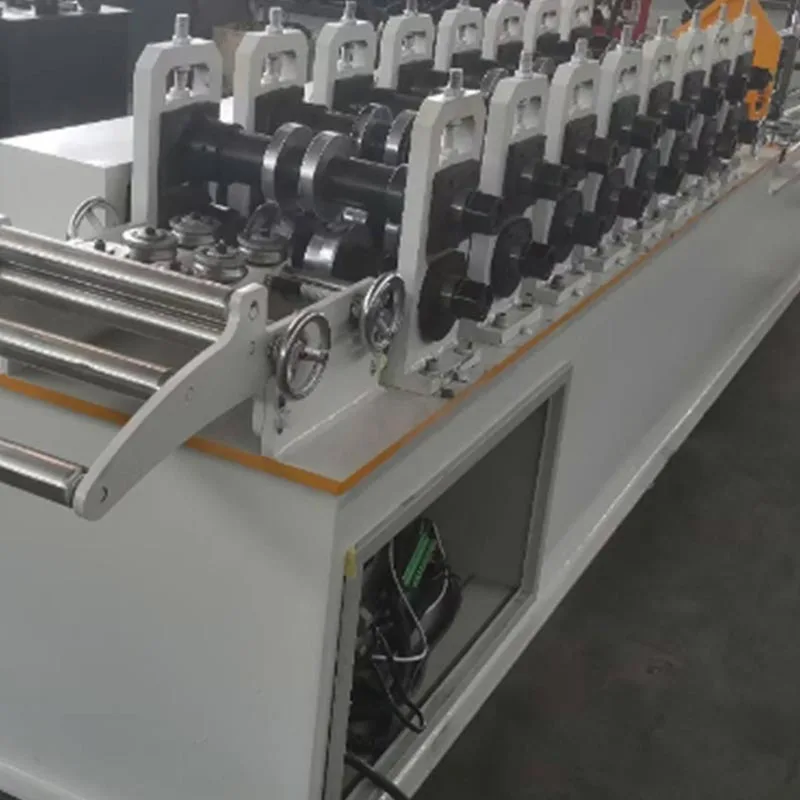

Stáisiúin Foirmithe Rolla: Déantar an próiseas foirmithe de réir a chéile. Déanann líon ard stáisiún (18-22) gach Bend beag agus rialaithe. Is é an toradh ná C-phróifíl réidh, beacht agus ardchaighdeáin.

Is é líon iomlán na stáisiún (18-22 go hiondúil) a shocraíonn réidh agus beachtas na próifíle deiridh.

An tAonad Punchála & Neála: Is fochóras ríthábhachtach é seo. Tá sé suite go tipiciúil tar éis an fhoirmiú tosaigh céimeanna. Cruthaíonn punches hiodrálacha nó servo-chumhachta poill i ngréasán na graí. Tá na poill seo le haghaidh leictreach sreangú, píopaí pluiméireachta, agus seirbhísí meicniúla. Is féidir leo notches a chruthú freisin chun rianta nó studs eile a nascadh. Tá an t-aonad seo lán-ríomhchláraithe.

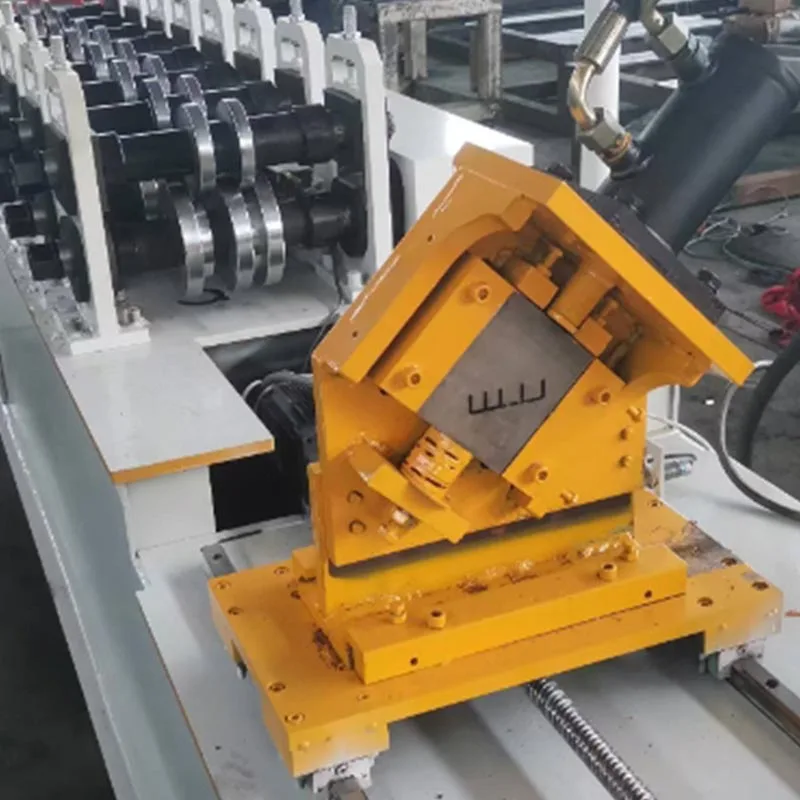

Córas Gearradh: Tar éis an graí a fhoirmiú go hiomlán, gearrtar é go dtí an fad is gá. Úsáidtear dhá phríomhchineál:

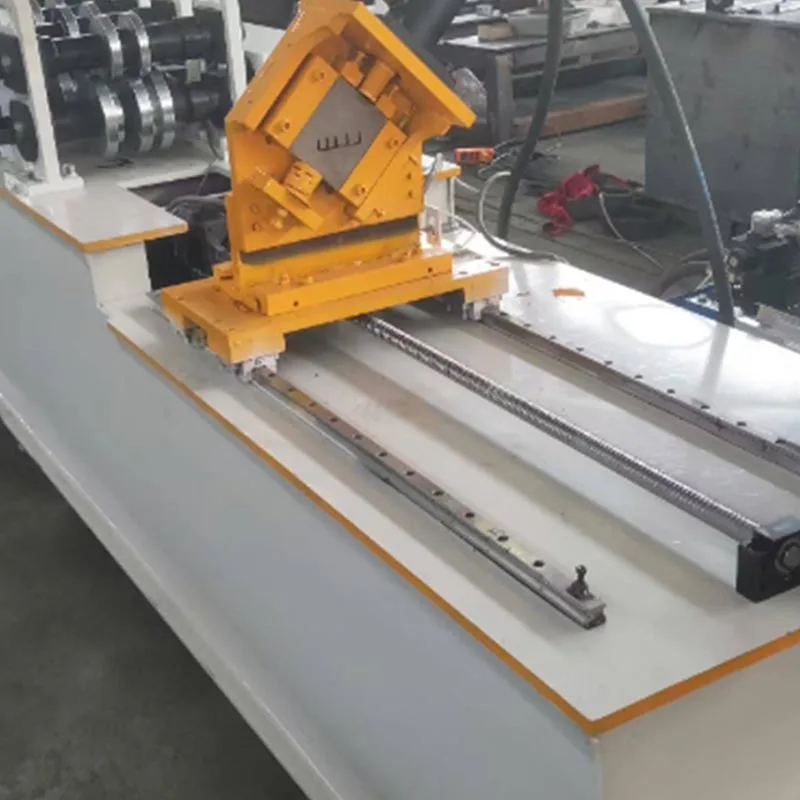

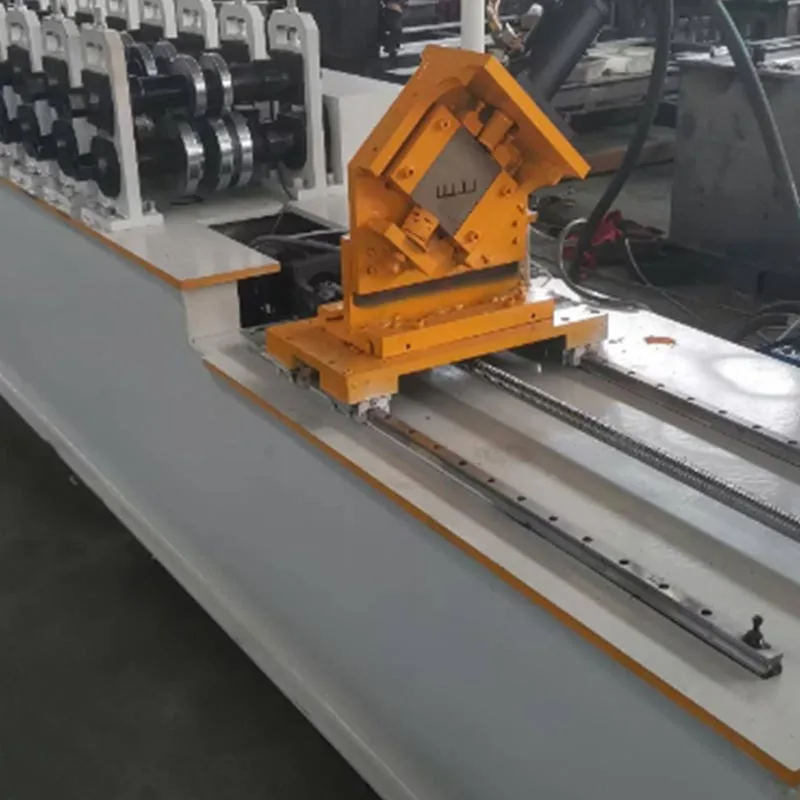

Gearradh eitilte: Mar an modh is éifeachtaí, déanann sé sioncronú beacht leis an stiall ag gluaiseacht chun gearrthacha glan a sheachadadh ag luas táirgeachta iomlán, deireadh a chur le downtime agus a chumasú oibríocht leanúnach, ardluais.

Scoith an tSoláthair: Rogha atá feasach ar chostais agus modh stoptha agus gearrtha in úsáid. Níos moille fós an-iontaofa, feidhmíonn sé mar a réiteach pragmatach do mheaisíní caighdeánacha nó do thimpeallachtaí táirgthe ar luas níos ísle.

Córas Rialaithe (PLC & HMI): Tá an meaisín iomlán á bhainistiú ag Rialaitheoir Loighic In-ríomhchláraithe (PLC). An t-oibreoir idirghníomhaíonn sé leis an gcóras trí Chomhéadan Duine-Meaisín (HMI), scáileán tadhaill de ghnáth. Anseo, cuireann an t-oibreoir isteach gach paraiméadair. Áirítear leis seo fad graí, cainníocht, agus suíomh agus cineál na bpoll. Tá an córas cliste agus éasca le húsáid.

Tábla Aschuir / Tábla Rith-Amach: Críochnaíonn an líne táirgeachta anseo. Sroicheann C-Studs críochnaithe, cruachta go néata, agus ansin iompar chuig an láithreán tógála.

Cad iad na gnéithe den táirge seo?

Tugann úsáid an Mheaisín Foirmithe Rolla Graí Cruach Tomhsaire Éadrom 38-50mm seo buntáistí claochlaitheacha os a chionn modhanna traidisiúnta.

Éifeachtúlacht Táirgeachta Thar-Ard: Ag feidhmiú ar ardluas, táirgeann sé na céadta méadar graí gach uair an chloig. Sáraíonn an t-aschur seo aon mhodh láimhe. Cinntíonn sé soláthar tapa agus seasta ábhar d'aon tionscadal amlíne.

Sárchruinneas agus Comhsheasmhacht: Is ionann gach graí a tháirgtear. Tá na lamháltais tríthoiseach thar a bheith daingean. Cuireann sé seo deireadh le hearráid dhaonna agus le héagsúlacht. Tá cóimeáil níos tapúla, níos éasca agus níos cruinne mar thoradh air ar an láthair. Níl aon misfits nó ábhar amú.

Coigilteas Ábhar Suntasacha: Seachadann ár dteicneolaíocht déantúsaíochta chun cinn éifeachtacht costais ábhartha ríthábhachtach. é dírítear ar chur amú go hiomlánaíoch, ag íoslaghdú fuíoll ó ghearradh agus polladh agus ag seachaint earráidí. seo comhtháite ráthaíonn modh an leithdháileadh acmhainní is fearr, ag cinntiú go mbainfidh do chuid ábhar a lánacmhainneacht amach.

Solúbthacht agus Saincheapadh Suntasach: An Meaisín Frámaithe Cruach Éadrom seo Trí 38-50 Príomhthrealamh Cnámh comhcheanglaíonn solúbthacht le saincheaptha iomlán. Aistríonn sé go héasca idir próifílí agus is féidir é a ríomhchlárú le patrúin pollta ar leith, rud a fhágann go bhfuil sé foirfe chun dearaí ailtireachta uathúla a bhaint amach.

Costais Saothair Laghdaithe agus Spleáchas Scil: Seachadann uathoibriú níos mó ná coigilteas costais; tógann sé straitéis buntáiste. Laghdaíonn sé spleáchas ar fhoireann mhór speisialaithe. Cosnaíonn sé seo d’oibríocht ó mhargadh saothair luaineach agus glas in intuarthacht.

Neart Struchtúrtha Feabhsaithe: Neartaíonn an próiseas fuarfhoirmithe an cruach trí chruasú oibre, agus mar sin ag méadú a neart toraidh ag na pointí lúb criticiúla. Tá an toradh soiléir: neart níos fearr agus feabhsaithe marthanacht thar ghearradh traidisiúnta agus táthú.

Comhtháthú le Bogearraí BIM agus CAD: Is féidir le meaisíní nua-aimseartha comhaid dearaidh a allmhairiú go díreach. Is féidir leo sonraí a thógáil ó Bogearraí Samhaltú Faisnéise Foirgníochta (BIM) nó Dearadh Ríomhchuidithe (CAD). Cruthaíonn sé seo gan uaim sreabhadh oibre digiteach-go-fisiciúil. Laghdaíonn sé tuilleadh earráidí agus sábhálann sé am.

Iarratas

Tá an Meaisín Foirmithe Rolla Graí Cruach Tomhsaire Éadrom 38-50mm seo versatile. Freastalaíonn sé ar raon leathan de earnálacha tógála.

Tógáil Chónaithe: Is réiteach iontach é an córas seo chun tithe, tithe baile agus tithe beaga a thógáil coimpléisc árasán. Ligeann sé an creatlach struchtúrach iomlán a tháirgeadh go héifeachtach, lena n-áirítear ballaí, urláir, agus trusanna dín.

Foirgnimh Tráchtála: Úsáidtear é le haghaidh oifigí, siopaí miondíola, óstáin agus scoileanna. Tá an spás gréasáin oscailte sna studs iontach chun seirbhísí leictreacha agus pluiméireachta fairsinge a cheilt i mballaí agus uasteorainneacha.

Foirgnimh Thionsclaíoch: Tá sé oiriúnach do stórais, monarchana, agus ionaid lóistíochta. Is minic a úsáideann na struchtúir seo réisí móra agus teastaíonn frámaíocht láidir, marthanach.

Ballaí Deighiltí Intí: Maidir le taobh istigh tráchtála agus oifige, tá gá le ballaí deighilte neamh-ualachiompartha uilíoch. Freastalaíonn ár gcórais ar an éileamh seo go díreach trí tháirgeadh tapa, beacht na miotail riachtanacha go léir a chumasú studs agus rianta, ag cuíchóiriú go suntasach ar an amlíne feistiú agus ag laghdú costais saothair.

Athchóiriú agus Tógáil Modúlach: Is é an cruinneas seo a chuireann ar chumas monarú iontaofa balla iomlán painéil i dtimpeallacht mhonarcha, a iompraítear ansin chuig an láithreán tógála le haghaidh deiridh tapa agus gan uaim tionól.

Sreabhadh Oibre an Phróisis Táirgthe

Is próiseas sruthlínithe, seicheamhach í an oibríocht.

Céim 1: Luchtú Ábhar. Cuireann forklift nó craein corna de stiall cruach ghalbhánuithe ar an decoiler. An saor in aisce cuirtear deireadh an chorna isteach sa treoir in-beatha.

Céim 2: Paraiméadar Setting.With a HMI iomasach, tá an córas simplí a rith. Is oibríocht socraithe agus dearmad é seo. Sainmhínigh na paraiméadair. Láimhseálann an meaisín an chuid eile, ag seachadadh cruinneas gan locht.

Céim 3: Foirmiú Rolla. Tá an meaisín tosaithe. Téann an stiall cruach trí na stáisiúin fhoirmithe rolla. Ag gach stáisiún, tá sé lúbtha de réir a chéile ó stiall cothrom isteach ina phróifíl C-chruthach deiridh.

Céim 4: Punching agus Notching. Tá an phróifíl suite. Gníomhaíonn an t-aonad punching. Seachadann sé gach poll agus notch le cruinneas. Déantar earráidí láimhe a dhíchur. Tá comhoiriúnacht na gcomhpháirt cinnte.

Céim 5: Gearradh go Fad. Gluaiseann an graí ar aghaidh. Meaitseálann an gearrthóir a luas. Déantar gearrtha glan. An gearrthóir resets láithreach. Ní stopann an líne táirgeachta riamh. Déantar an éifeachtúlacht a uasmhéadú.

Céim 6: Aschur agus Cruachta. Scoir C-Studs as an líne. Bogann siad go dtí an tábla aschuir. Déantar iad a chruachadh ansin nó bailithe. Is é an chéim dheireanach ná cuachadh agus seoladh.
