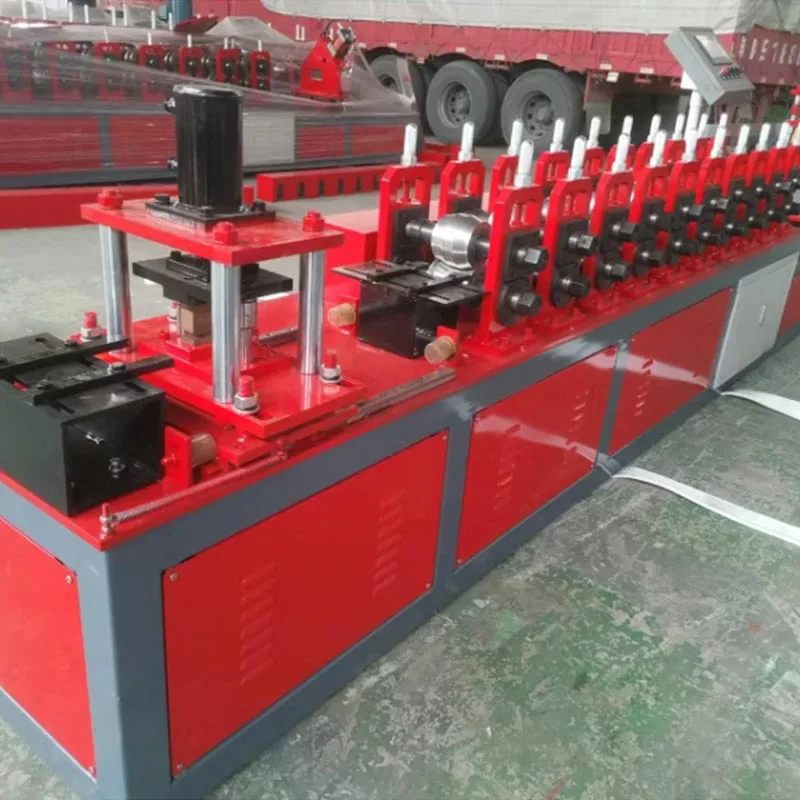

Meaisín Frámaithe Cruach Éadrom Triantánach

Athraíonn an Meaisín Frámaithe Cruach Éadrom Triantánach cornaí comhréidh de chruach ghalbhánuithe go beacht, ard-neart próifílí triantánacha. Tá an próiseas seo tapa, éifeachtach, agus an-uathoibrithe. Is ríthábhachtach an táirge aschuir chomhpháirt i dtógáil nua-aimseartha. Tá sé ríthábhachtach go háirithe do chórais uasteorainneacha ar fuaidreamh agus do dheighilt drywall.

Is cloch choirnéil é an Meaisín seo de thógáil nua-aimseartha, éadrom. Tagann sé in ionad ábhair thraidisiúnta mar adhmad. Tugann sé comhsheasmhacht, neart agus marthanacht níos fearr.

Cur Síos Mionsonraithe

Ag a chroílár, is córas foirmithe rolla é an Meaisín Frámaithe Cruach Éadrom Triantánach. Tá sé comhdhéanta de roinnt eochair stáisiúin ag obair in ord. Cuirtear corna cruach isteach sa mheaisín. Sraith de rollóirí faoi thiomáint ansin de réir a chéile cruth na miotail. Bendann na rollóirí an cruach céim ar chéim go dtí go gcruthóidh sé próifíl triantánach foirfe dúnta.

Ag baint úsáide as próiseas foirmithe fuar nach gá teas ná táthú, táirgeann an meaisín leanúnach, bhíoma triantánach ard-neart le próifíl aonfhoirmeach. A chumas a chur in oiriúint do mhéideanna éagsúla agus sonraíochtaí a dhéanann sé thar a bheith versatile.

Príomhghnéithe an Mheaisín

Uncoiler / Decoiler: Coinníonn agus scaoileann an t-aonad seo corna mór cruach amh, á bheathú go réidh isteach sa mheaisín. An coinníonn córas coscánaithe comhtháite teannas rialaithe le linn an phróisis díscaoilte.

Treoir Iontrála: Cinntíonn an chuid seo go bhfuil an stiall cruach ailínithe i gceart agus é ag dul isteach sna stáisiúin fhoirmithe ionas go mbeidh a is féidir táirge deiridh comhsheasmhach a bhaint amach.

Stáisiúin Foirmithe Rolla: Treoraíonn próiseas lúbthachta céim ar chéim an t-ábhar trí gach stáisiún. Gach cuireann an stáisiún lúb beag, agus déanann na dífhoirmíochtaí carnacha seo an stiall árasán a athrú go seasta ina séalaithe próifíl triantánach.

Aonad Punching & Notching (Roghnach ach coitianta): Áiríonn go leor meaisíní stáisiún pollta. Is féidir leis an aonad seo punch poill nó cruthaigh notches sa phróifíl ag eatraimh socraithe. Tá na gnéithe seo le haghaidh gléasta, sreangú nó nascadh rannóga ar an láthair.

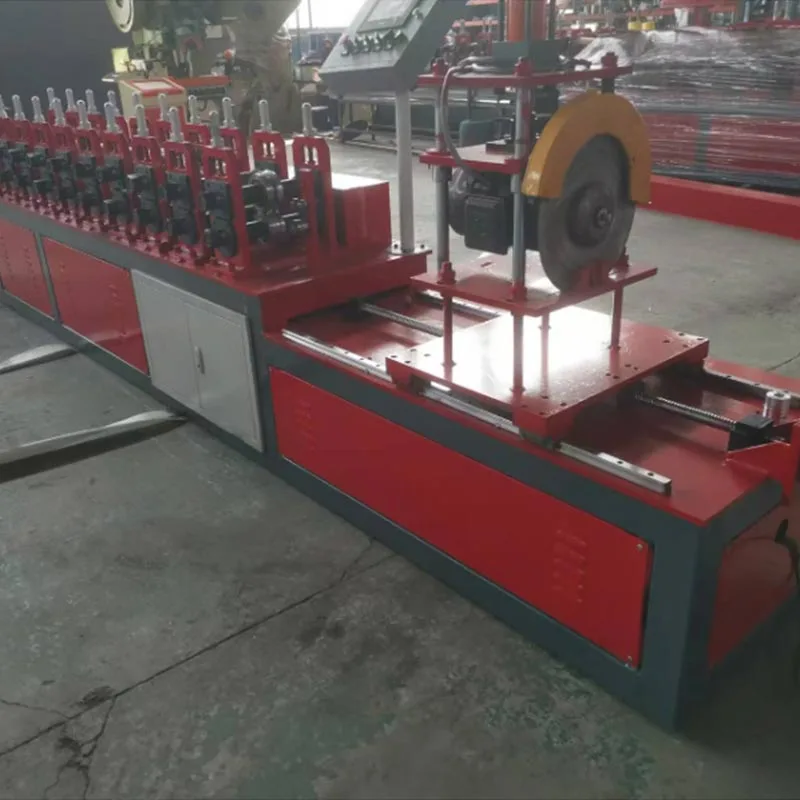

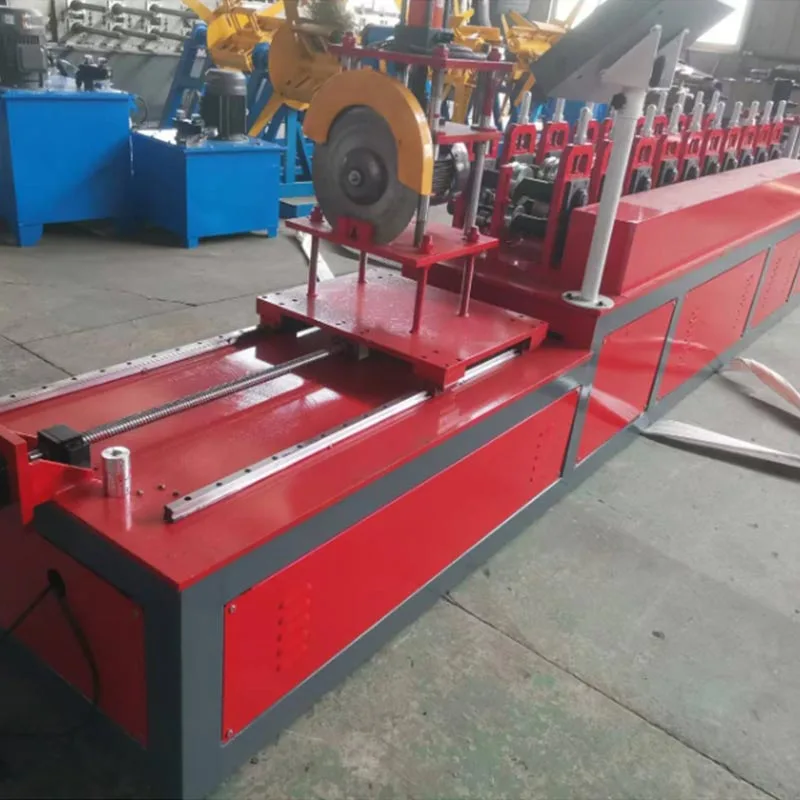

Córas Gearradh: Tar éis an próifíl a fhoirmiú go hiomlán, ní mór é a ghearradh go fad. Tá córas scoite eitilte caighdeánach. Bogann sé leis an bpróifíl atá ag gluaiseacht go leanúnach. Déanann sé gearradh beacht gan an táirgeadh a stopadh líne. Cinntíonn sé seo éifeachtacht ard.

Tábla Aschuir / Tábla Rith-Amach: Mar chéim dheireanach na líne, bailíonn an stáisiún seo an triantánach fad gearrtha próifílí agus de ghnáth folaíonn sé córas cruachta uathoibrithe le haghaidh láimhseáil agus pacáistiú sruthlínithe.

Córas Rialaithe: Reáchtálann painéal nua-aimseartha PLC (Rialaitheoir Loighic In-ríomhchláraithe) agus HMI (Comhéadan Meaisín Daonna) an t-iomlán oibríocht. Is féidir le hoibreoirí paraiméadair cosúil le luas táirgeachta agus fad gearrtha a shocrú anseo. Cinntíonn an córas cruinneas agus atrialltacht.

Buntáistí Úsáid an Mheaisín

Seachadann an Meaisín Frámaithe Cruach Éadrom Triantánach seo buntáistí soiléire thar mhodhanna traidisiúnta, rud a tháirgeann níos mó táirge éifeachtach agus láidir.

1. Éifeachtúlacht Táirgeadh Ard:

Feidhmíonn an meaisín go leanúnach. Is féidir leis na mílte méadar de tháirge críochnaithe a tháirgeadh in aghaidh an nóiméid. An luas seo i bhfad sháraíonn monarú láimhe nó coscánaithe brúigh. Comhlíonann sé éilimh ard-toirte na dtionscadal tógála móra.

2. Comhsheasmhacht agus Cáilíocht Eisceachtúil:

Tá gach píosa a tháirgtear comhionann. Cuireann an próiseas foirmithe rolla deireadh le hearráid dhaonna. Tá cruinneas tríthoiseach an frámaí triantánacha thar a bheith ard. Déanann an comhsheasmhacht seo suiteáil ar an láithreán tógála a shimpliú. Laghdaíonn sé dramhaíl agus athoibriú.

3. Neart agus Marthanacht Ábhar:

Déanann an próiseas fuarfhoirmithe an cruach a chruasú. Méadaíonn sé seo a neart ar feadh an bends. An toradh is cruth struchtúrach docht nádúrtha é próifíl triantánach. Soláthraíonn sé cumas agus friotaíocht ualachiompartha den scoth a sagging.

4. Costais Íseal Saothair:

Tá an próiseas uathoibrithe go mór. Ritheann sé le creatlach criú amháin nó dhó, as a dtagann saothair i bhfad níos ísle speansais.

5. Solúbthacht agus Saincheapadh:

Is féidir meaisíní a chur in oiriúint. Is féidir leo triantáin de mhéideanna éagsúla a tháirgeadh. Is féidir leo ábhar difriúil a láimhseáil tiús. Is féidir na patrúin pollta a athrú go héasca tríd an PLC. Ligeann sé seo meaisín amháin chun freastal ar iolrach línte táirge.

6. Dramhaíl Ábhar Íosta:

Úsáideann an próiseas corna leanúnach. Déanann an córas gearrtha eitilte uasmhéadú ar fhad gearrtha. Is beag fuíoll a bhíonn mar thoradh air seo ábhar i gcomparáid le próisis chothaithe leatháin.

7. Críochnaigh Táirge Superior:

Trí chothabháil a dhéanamh ar an sciath ghalbhánuithe gan damáiste, seachadann an próiseas neamh-ionrach seo táirge le scoth friotaíocht creimeadh, réidh le húsáid láithreach gan aon chóireáil thánaisteach.

Amhábhar:

Cineál Ábhar: Cruach Galvanized (SGCC, DX51D, etc.), Alúmanam, nó stiallacha cruach intuargainte eile.

Tiús Ábhar: De ghnáth raonta ó 0.4 mm go 1.2 mm.

Leithead Coil: Ag brath ar mhéid an phróifíl deiridh, de ghnáth idir 60 mm agus 200 mm.

Meáchan Coil: Suas le 3,000 - 5,000 kg, ag brath ar an toilleadh decoiler

Táirge Críochnaithe:

Cruth Próifíl: Dúnta Triantánach (go minic le imill flanged le haghaidh cobhsaíochta)

Fad Taobh: Tá méideanna coitianta 20x20mm, 25x25mm, 30x30mm, suas le 60x60mm.

Luas Táirgthe: 15 go 40 méadar in aghaidh an nóiméid.

Sonraíochtaí Meaisín:

Stáisiúin Foirmithe: Tá 12 go 18 stáisiún coitianta le haghaidh foirm bheacht, mhín.

Cumhacht Mótair Tiomána: Raonta ó 7.5 kW go 15 kW, ag brath ar mhéid agus ar luas.

Córas Rialaithe: PLC le scáileán tadhaill dath (HMI).

Cruinneas Gearradh: ±0.5 mm go ±1.0 mm.

Cad é an próiseas táirgthe don mheaisín seo?

Is próiseas córasach agus éifeachtach, ard-uathoibrithe é oibriú Meaisín Frámaithe Cruach Éadrom Triantánach.

Luchtú Ábhar.

Cuireann forklift corna mór cruach ghalbhánuithe ar an decoiler. Snáithíonn an t-oibreoir imeall tosaigh an coil isteach sa treoir iontrála.

Snáithiú agus Socrú.

Snáithítear an meaisín trí na treoracha tosaigh agus isteach sa chéad stáisiún foirmithe. Ionchuireann an t-oibreoir an paraiméadair atá ag teastáil ar an bpainéal rialaithe. Ina measc seo tá an luas táirgthe agus an fad gearrtha.

Foirmiú Rolla.

Tosaíonn an príomh-mhótair tiomána. Fothaí an stiall miotail trí na stáisiúin foirmithe, áit a bhfuil dul chun cinn de De réir a chéile cruthaíonn cora rollta-spreagtha foirmiú ciumhais aníos, a chríochnaíonn le cruth "U" sainithe. Ar deireadh, é Dúnann sé isteach i docht, próifíl triantánach faoi ghlas.

Punching/Ganáil (Má tá sé feistithe).

Tar éis an próifíl a fhoirmiú go hiomlán, téann sé tríd an aonad punching. Déantar an t-aonad a shioncronú le próifílí gluaiseacht. Buaileann sé poill nó notches ag eatraimh réamhchláraithe.

Gearradh go Fad.

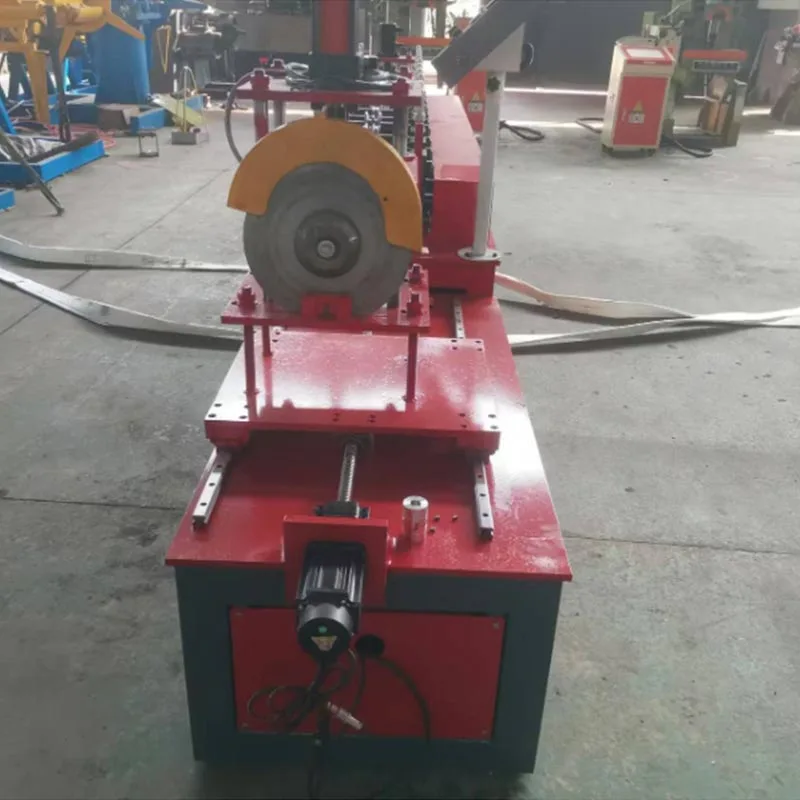

Sroicheann an próifíl triantánach leanúnach an t-aonad gearrtha. Aimsíonn braiteoir suíomh na próifíle. An eitilt teanntáin córas scoite ar an bpróifíl. Bogann sé leis. Déanann sábh nó lomadh gearradh cearnach glan. An gearrthóir ansin Filleann sé ar a shuíomh tosaigh don chéad timthriall eile.

Aschur agus Cruachta.

Gabhann na píosaí gearrtha feadh an tábla aschuir. Déantar iad a chruachadh go huathoibríoch nó a iompar chuig limistéar bailithe. Tá an déanann an t-oibreoir na táirgí críochnaithe a phacáistiú ina mbearta le haghaidh loingseoireachta.

Cad iad na príomhchásanna úsáide don táirge seo?

Tá na frámaí triantánacha a tháirgeann an Meaisín  seo bunúsach i bhfoirgneamh nua-aimseartha istigh.

1. Córais Uasteorainn ar Fionraí (Eangacha T-Bar):

Is é seo an t-iarratas is coitianta. Feidhmíonn na frámaí triantánacha mar na príomh-rádalaithe nó baill tánaisteacha in a eangach uasteorainn ar fionraí. Soláthraíonn siad an creat láidir, leibhéal a shealbhaíonn painéil uasteorainn, tíleanna, nó boird. Bhí a gcuid neart cosc ar an uasteorainn ó sagging le himeacht ama.

2. Frámaíocht Deighiltí Drywall:

Úsáidtear iad mar idirlinne cothrománach nó mar noggins idir studs ingearach i frámaí balla. Cuireann sé seo rigidity leis an balla. Soláthraíonn sé tacaíocht shlán freisin chun bileoga drywall a cheangal.

3. Córais Tacaíochta HVAC:

Deartha mar bhealaí tacaíochta daingne do dhuchtanna agus píopaí HVAC, tugann a n-ionracas struchtúrach agus a n-aeistéitiúil glan tá défhóntas orthu, rud a fhágann go bhfuil siad oiriúnach d'fheidhmchláir nochta i spásanna iomlána tráchtála.

4. Bainistíocht Cábla agus Tacaíocht Seoladán:

Sna huasteorainneacha agus sna ballaí araon, cuireann na bealaí seo bealach slán agus eagraithe ar fáil chun cáblaí leictreacha, sonraí a bhealach sreanga, agus seoladáin.

5. Gnéithe Balla agus Uasteorainn Maisiúla:

Ligeann na próifílí beachta do dhearthóirí dearaí uasteorainneacha agus ballaí cisealta nó céimnithe a chruthú. Feidhmíonn siad mar an unseen cnámh droma, rud a chumasaíonn cruthú aeistéitic casta istigh.

6. Iarratais Struchtúrtha Cruach Tomhsaire Éadrom:

Feidhmíonn na próifílí seo freisin mar chraoltaí éadroma nó criosanna, ag giaráil a gcóimheas ard-neart le meáchain i mbeagán beag. struchtúir cruach.

Is córas táirgthe cruinneas é an Meaisín Frámaithe Cruach Éadrom Triantánach seo. Déanann sé cruach amh a thiontú ina chroí-struchtúr comhpháirt. Tá an próiseas thar a bheith tapa, cruinn agus iontaofa.
Tá na buntáistí soiléir. Áirítear leo aschur ard, cáilíocht chomhsheasmhach, agus coigilteas costais oibriúcháin. An toradh táirge, an fráma cruach éadrom triantánach, fíor-riachtanach. Is é an cnámh droma neamhfheicthe de sábháilte, buan, agus nua-aimseartha spásanna istigh. Ó fhoirgnimh oifige agus ospidéil go malls siopadóireachta agus tithe cónaithe, tá tionchar an mheaisín seo i ngach áit thuas ár gcinn agus laistigh dár mballaí.
